Ötvözési pótlék termó és kiegyenlítő vezetékeknél
Az 1000m-re vonatkozó számítások alapjául az érkeresztmetszet, az érpárok száma és a felhasznált ötvözőelem szolgál.
A Fe/CuNi, NiCr/Ni és PtRh/Pt ötvözetekre a következő pótlékok számolódnak:
| Átmérő | 0,22 | 0,5 | 0,75 | 1,0 | 1,5 |
|---|---|---|---|---|---|
| Fe/CuNi | 10,17 | 20,35 | 25,44 | 35,61 | 56,68 |
| NiCr/Ni | 10,17 | 20,35 | 25,44 | 35,61 | 56,68 |
| PtRh/Pt | 5,08 | 10,17 | 15,26 | 25,44 | 35,61 |

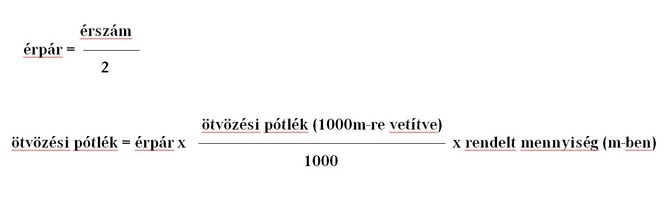

Számítás:
Számítási példa
| Rendelt menny. | Össz ötvözési pótlék | Ér-szám | Ér- pár | Keresztmetszet mm²-ben | Érpáronkénti ötvözési pótlék 1.000m-ben |
Össz ötvözési pótlék |
|---|---|---|---|---|---|---|
| 500m |
Fe/CuNi | 2 | 1 | 0,22 | € 10,17 |
€ 5,09 |
| 2000m |
NiCr/Ni | 6 | 3 | 1,5 | € 56,68 |
€ 340,08 |
